La solución Speedsmartcomm AMR/AMI para medidores de agua, gas, calefacción y electricidad consta principalmente de medidores (de agua, gas, calefacción y electricidad), convertidor de señal, concentrador de datos, canal de transmisión de datos y un sistema de estación maestra. La solución basa los modelos matemáticos mediante la adquisición, transmisión y análisis de datos, para finalmente realizar la lectura y el monitoreo de los medidores de agua, calefacción, gas y electricidad, optimizar la gestión energética del usuario, generar alarmas y resolver situaciones de consumo anormal de energía, mejorar la seguridad energética y la protección de los equipos, etc.

La solución AMR/AMI de medidores de agua, gas, calefacción y electricidad Speedsmartcomm es aplicable a una amplia gama de aplicaciones, como compañías energéticas, locales comerciales, comunidades residenciales, etc. Esta solución se caracteriza por su ahorro de tiempo, su reducida mano de obra, su alta precisión y eficiencia, y por reducir eficazmente los errores de lectura de los medidores, así como las pérdidas y el robo de energía. Es una de las maneras más efectivas de optimizar la mano de obra y aumentar la eficiencia en el sector energético.

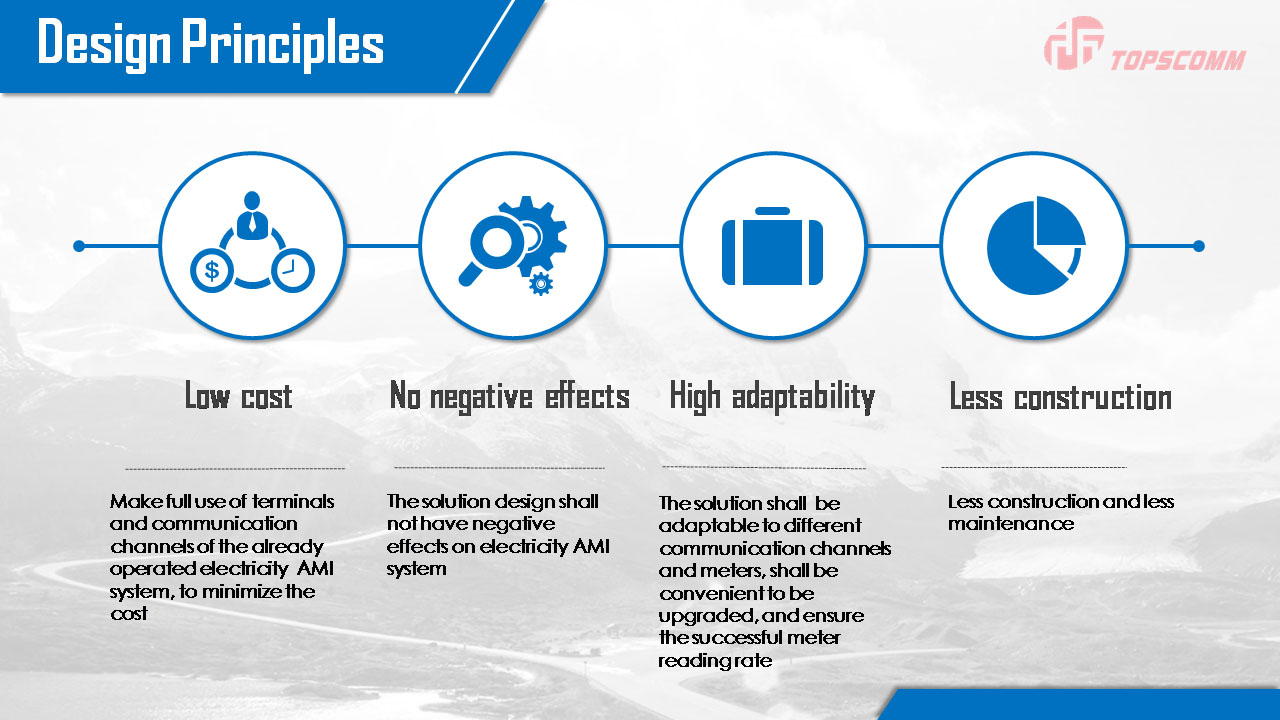

1. Principios de diseño

Una solución AMR/AMI de medidor de agua/gas/calor y electricidad propagable deberá estar equipada con las siguientes características:

Bajo costo :Aprovechar al máximo los terminales existentes y los canales de comunicación eléctrica, reducir los costos de inversión;

Sin efectos negativos :No deberá tener influencia negativa en la lectura del contador de electricidad;

Alta adaptabilidad :Adaptarse a diferentes canales de comunicación y medidores, conveniente para actualizar, con alta tasa de lectura exitosa del medidor;

Menos construcción :Menos construcción y menos mantenimiento .

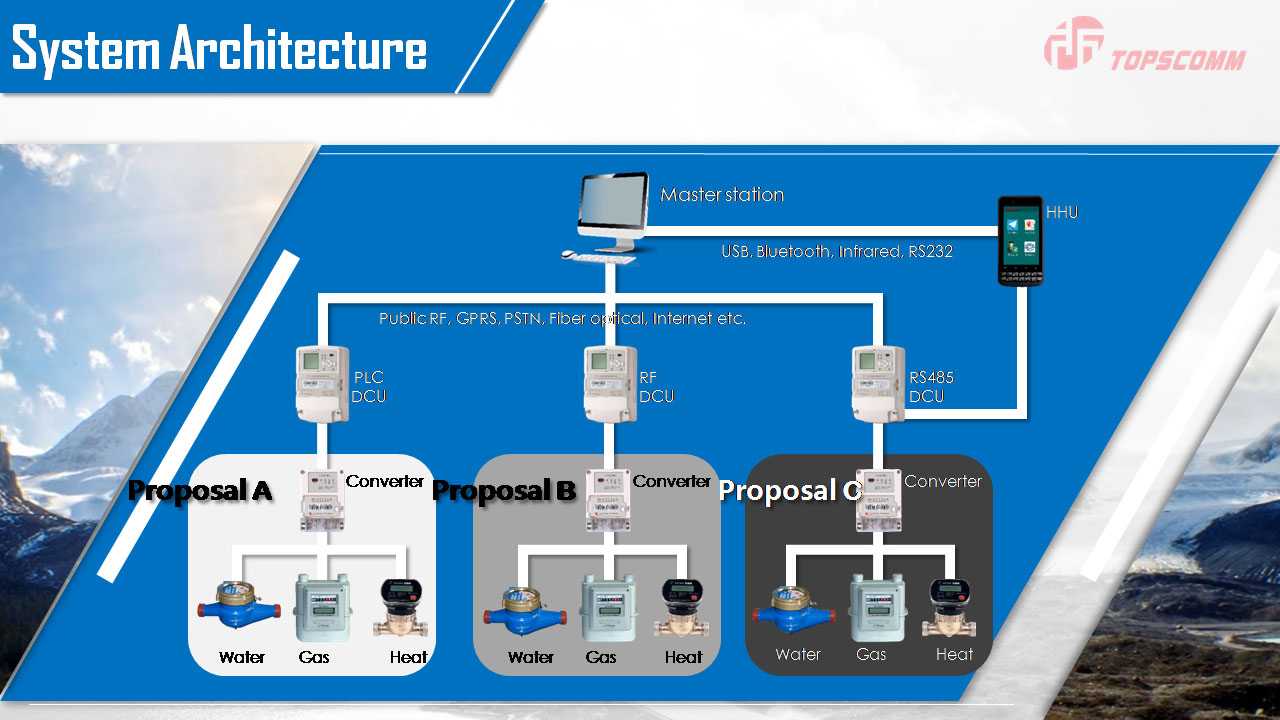

2. Arquitectura del sistema

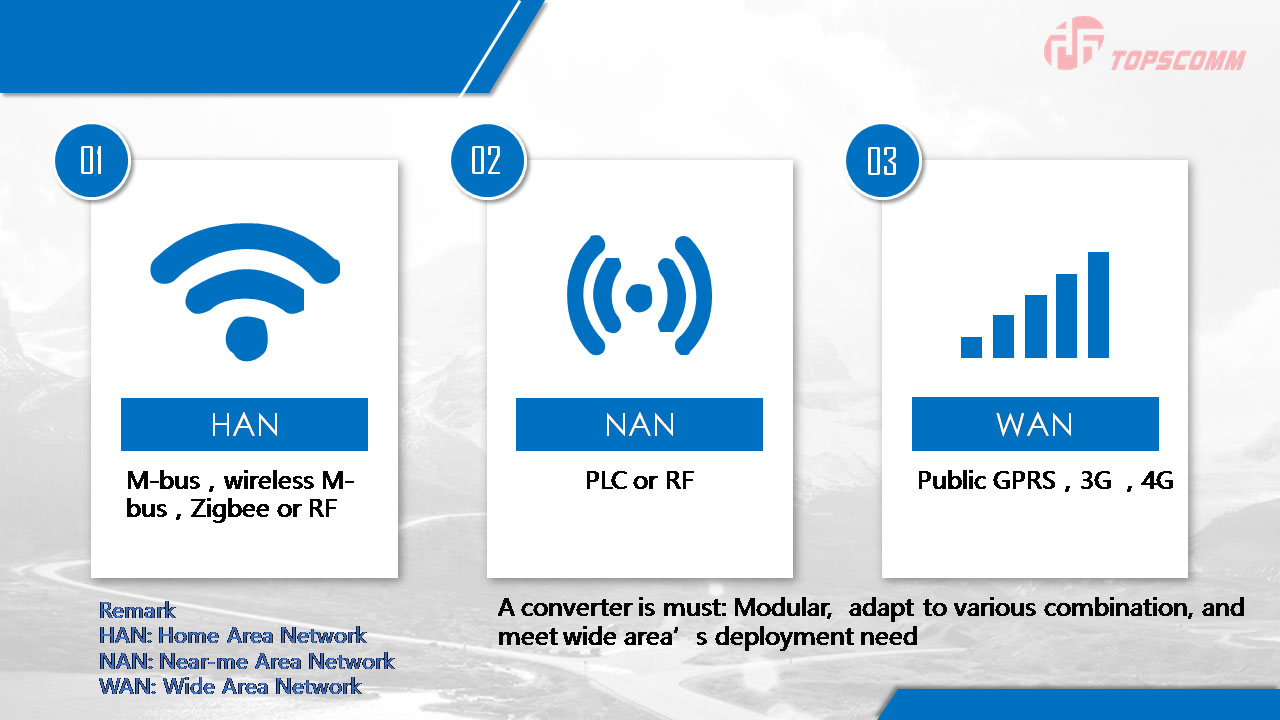

3.Tecnologías clave de la comunicación

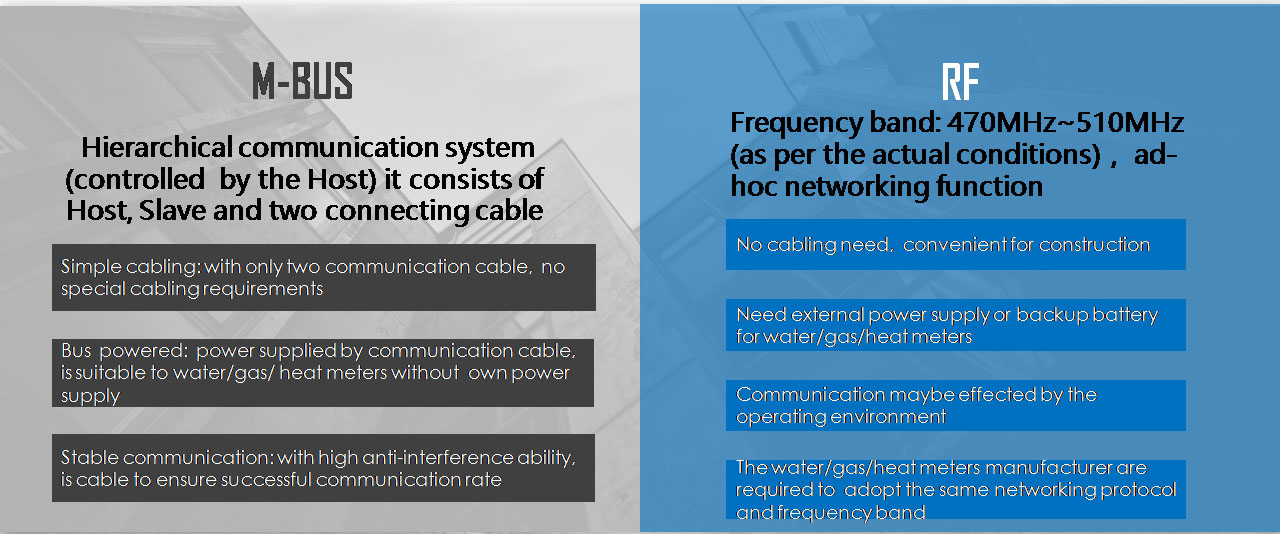

3.1 Ventajas de la comunicación M-BUS y RF

Comunicación M-BUS

Sistema de comunicación jerárquico (controlado por el Host) consta de Host, Slave y dos cables de conexión.

A. Cableado simple: con solo dos cables de comunicación, no se requieren requisitos de cableado especiales.
B. Alimentación por bus: alimentación suministrada por cable de comunicación, apto para contadores de agua, gas y calefacción sin fuente de alimentación propia.

C. Comunicación estable: con alta capacidad antiinterferente, es un cable para garantizar una tasa de comunicación exitosa

Comunicación por radiofrecuencia

Banda de frecuencia: 470 MHz ~ 510 MHz (según las condiciones reales), función de red ad-hoc

A. No necesita cableado, conveniente para la construcción.
B. Necesita una fuente de alimentación externa o una batería de respaldo para los medidores de agua/gas/calefacción.
C.La comunicación puede verse afectada por el entorno operativo.

D. Los fabricantes de medidores de agua/gas/calor deben adoptar el mismo protocolo de red y banda de frecuencia.

4. Propuestas de implementación de proyectos

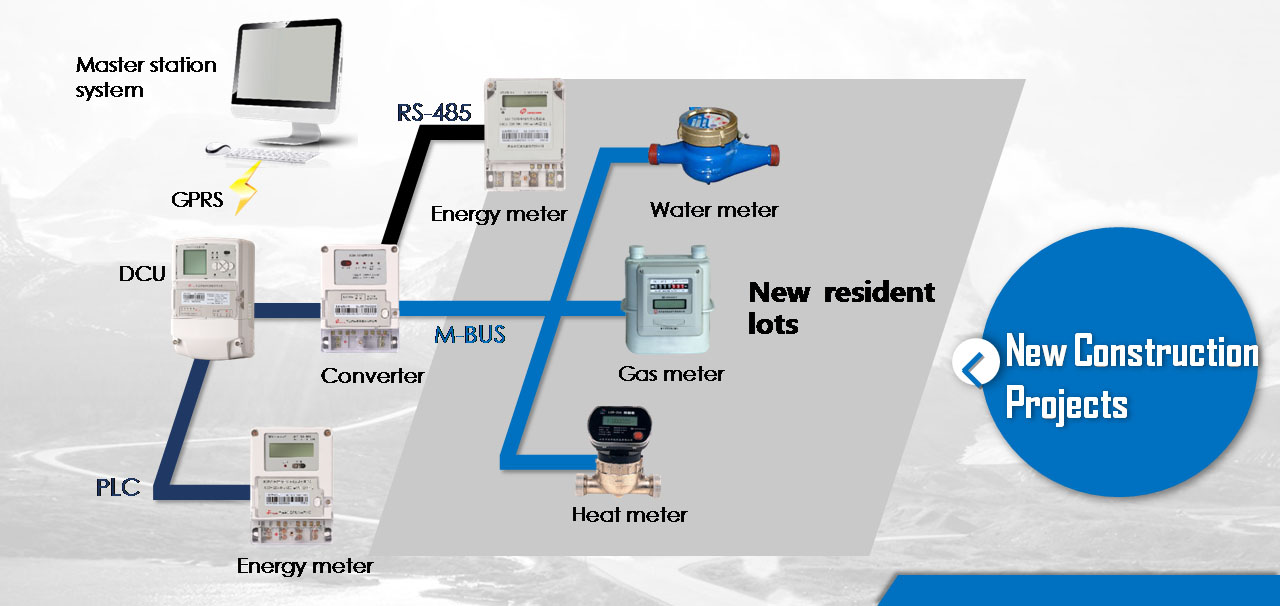

4.1 Propuestas de nuevos proyectos de construcción: tales como nuevos edificios de planificación, comunidades residenciales, áreas industriales, etc.

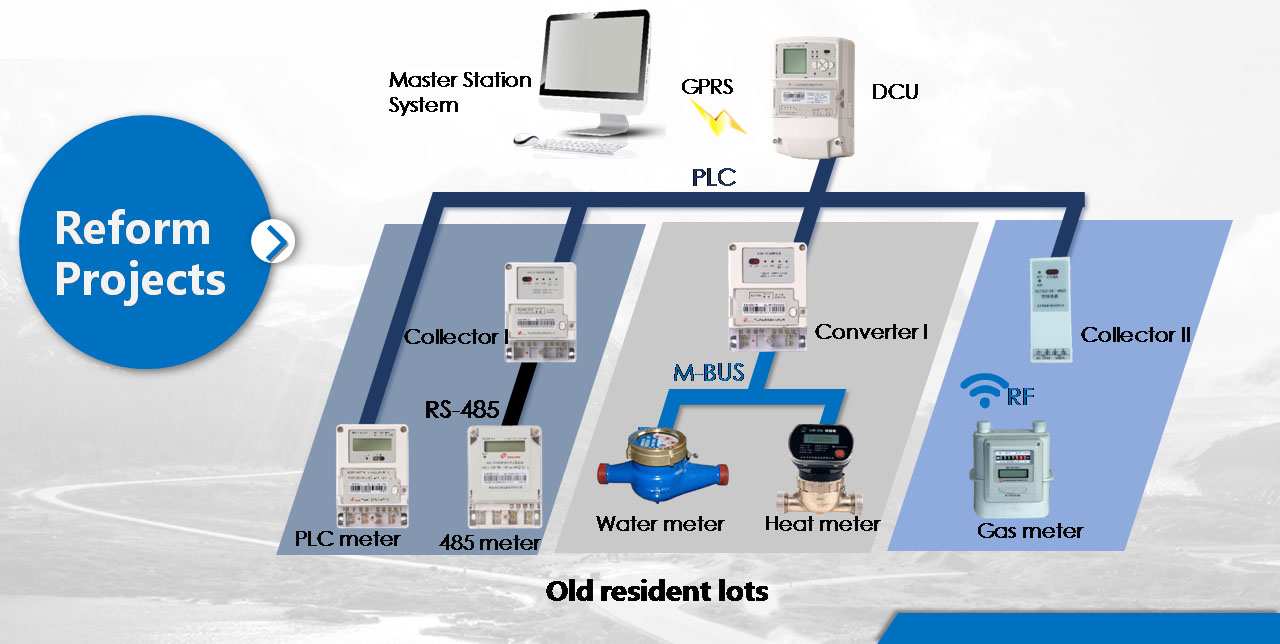

4.2 Propuestas de proyectos de reforma

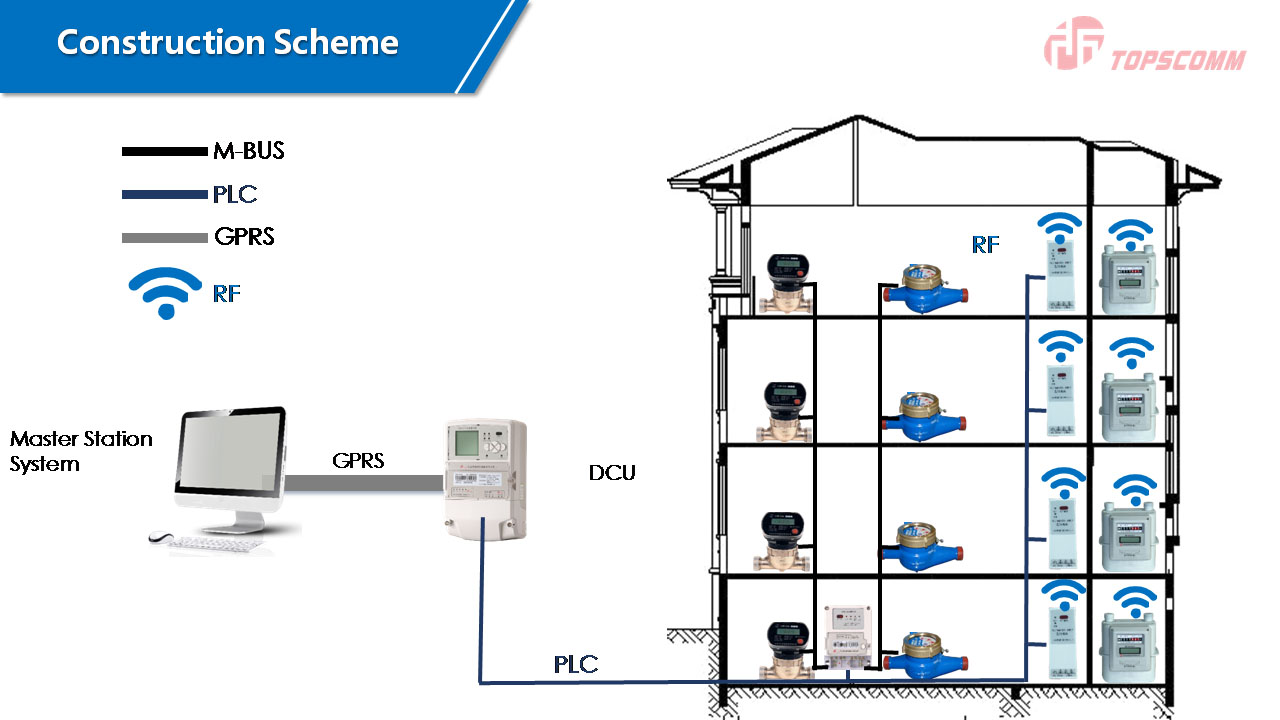

5. Esquema de construcción para Solución AMR/AMI para medidores de agua, gas, calefacción y electricidad de Speedsmartcomm
