Constitución del sistema PLC de media tensión de Topscomm
Topscomm Media tensión Comunicación PLC Utiliza una línea eléctrica de 10 kV como canal de transmisión, con muchas ventajas como pequeña inversión, construcción simple, mantenimiento conveniente, sincrónico con la construcción de la red eléctrica, lanzamiento rápido de ingeniería, cobertura consistente con el sistema eléctrico, etc.
Topscomm El sistema PLC de media tensión se compone de un host portador, un esclavo portador y un acoplador, y se utiliza ampliamente en el campo de adquisición de información de consumo de electricidad y en el campo de automatización de redes de distribución.

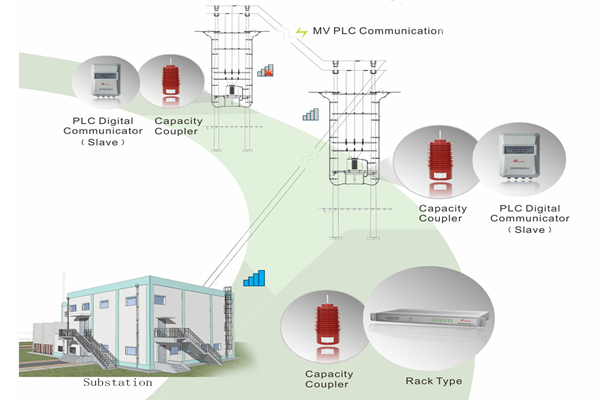

Modo de aplicación de tipo rack
Se instala un host PLC en rack en la subestación e instala esclavos de comunicación PLC a lo largo de la línea de alimentación de media tensión para formar una red de comunicación de portadora centrada en la subestación. Esta red se conecta a la red de transmisión de la subestación mediante Ethernet para constituir una red de acceso segura y específica para el sistema de adquisición de información eléctrica y el sistema de automatización de la distribución de energía.
Modo de aplicación de tipo montado en la pared
Disponible para solucionar los problemas de comunicación donde la señal inalámbrica no es buena o no tiene cobertura.
En el campo de adquisición de información eléctrica:
Instale el host de comunicación PLC en la línea eléctrica con buena señal inalámbrica, e instale el esclavo de comunicación PLC en el punto terminal con mala o ninguna señal inalámbrica, para solucionar el problema de que no se pueden leer ni recopilar datos debido a mala o ninguna señal en el área montañosa.
En automatización de la distribución de energía campo:
En las circunstancias en las que partes de las líneas eléctricas no se pueden pavimentar con fibra óptica o partes de los puntos terminales no se pueden cubrir con señal inalámbrica, instale un host de comunicación PLC en el punto de acceso de comunicación principal e instale un esclavo de comunicación PLC en un punto terminal de comunicación difícil, para lograr una conexión de comunicación confiable entre el punto terminal y el sistema principal.
Ventajas técnicas de la solución PLC de media tensión
La tecnología de comunicación PLC de media tensión de Topscomm utiliza tecnología patentada de PLC de baja tensión y se basa en investigación específica y creativa. Ofrece las siguientes ventajas:
a) Estar equipado con tecnología FEC avanzada para reducir la tasa de error de bits de transmisión;
b) Estar equipados con tecnología avanzada de modulación-demodulación para reducir la interferencia de ruido en la línea;
c) Estar equipado con tecnología avanzada de adaptación de impedancia para lograr la adaptación para impedancia compleja de línea;
d) Con función de relé flexible. Cualquier esclavo de comunicación PLC de media tensión puede convertirse en un dispositivo de relé, disponible para retransmitir y transmitir la señal portadora, ampliando así la distancia de transmisión de la señal portadora.
e) Con una sólida capacidad de gestión de red. Capaz de constituir una red de comunicación compleja y estable, compuesta por un host de comunicación PLC de media tensión en la subestación y numerosos esclavos de comunicación PLC de media tensión dispersos a lo largo de la línea eléctrica de media tensión.
f) Con tecnología avanzada a prueba de rayos, disponible para evitar de manera eficiente el impacto de las sobretensiones causadas por rayos.
