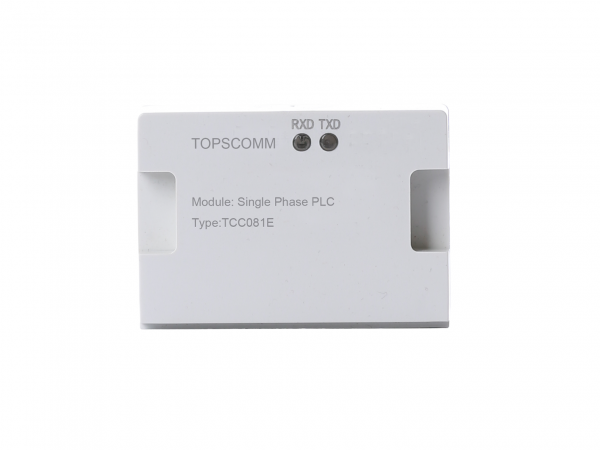

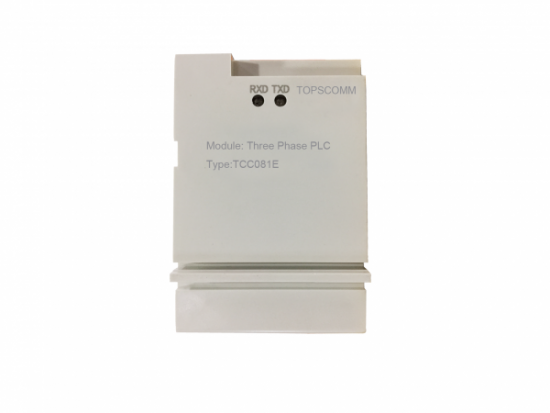

Módulo de comunicación PLC monofásico trifásico

El módulo de comunicación de portadora de línea eléctrica monofásica/trifásica (PLC) Speedsmartcomm está desarrollado en la serie TCC081 de chips PLC.
  • Nº de artículo.:

    1H PLC Module
  • Orden(MOQ):

    1
  • El Origen De Los Productos:

    Qingdao, China
Descripción De Productos

Parámetros técnicos principales


Velocidad del puerto serie 1200 bps, 2400 bps, 4800 bps, 9600 puntos básicos
Tasa de comunicación del operador 50 puntos básicos, 100 bps, 600 bps, 1200 puntos básicos
Frecuencia 45 Hz ~ 54 Hz, 56 Hz ~ 64 Hz
Voltaje de funcionamiento Interfaz de alimentación eléctrica fuerte: Un=220 VCA
Fuente de alimentación del circuito de retorno del alimentador: CC + 12 V, U CC = 6,5 V ~ 24 V
Voltaje de funcionamiento: CC + 5 V, Ucc = 5 V ± 0,25 V
Temperatura de funcionamiento -40℃~﹢85℃
Humedad relativa ≤95%
Consumo de energía
En comunicación <1,4W
Alcance de comunicación Toda la zona del transformador


Características principales

  • Redes automáticas.
  • Equipado con tecnología PLC patentada de propiedad propia de Speedsmartcomm.
  • Módulos de comunicación de portadora de línea eléctrica de tipo conectable en caliente para dispositivos de medición inteligentes.
  • Podrá utilizarse como módulos de comunicación PLC conectables en caliente para medidores inteligentes y unidades concentradoras de datos.
  • Lee automáticamente el ID del nodo cuando se carga energía, sin configuración de dirección de comunicación particular en el módulo PLC.
  • Cumple con el protocolo de comunicación DLT/645 y DLMS, admite transmisión transparente de datos.
  • Con función de nodos de escucha y función de retransmisión de nodos.
  • La estructura y la interfaz se ajustan a las especificaciones de los requisitos de las utilidades.
